在汽車零部件制造領域，注塑工藝的自動化升級已成為提升產品質量和生產效率的關鍵突破口。某知名汽車零部件制造商率先啟動智能化改造，針對注塑車間高溫（模具表面溫度達120±5℃）、高粉塵等惡劣工況環境，創新性地打造了"全自動送料-注塑-取件"一體化智能產線，實現了產能、質量、安全性能三大維度的突破性提升。
01
項目背景與挑戰
盡管該企業明確了智能化改造方向，但在產線實際運行過程中，企業發現要實現真正的智能化生產，仍需解決以下關鍵挑戰：
1、信號傳輸延遲，存在安全隱患：在高粉塵工況環境下，信號采集系統容易被粉塵遮蔽，導致通信信號延遲，送料平臺、機械臂、注塑機節拍失步，運動軌跡重疊時易引發機械碰撞和安全隱患；
2、同步作業存在安全隱患：當取料位運作時，機械臂處于同步運轉狀態，取料速度慢時存在安全隱患；
3、抓取精度欠佳，產品品質不穩定：檢具吸取原材料不夠緊密，注塑時偏移導致產品飛邊問題偏高；
4、節拍速度滯后，產能難以提升：送料速度不穩定，平均節拍45秒/件，現有產能僅800件/天；
5、線纜隱患突出，運維效率低下：機械臂執行機構與PLC之間線纜眾多，在運動過程中容易造成磨損、干擾甚至拉斷，嚴重影響生產安全和效率，且影響故障排查速度。
02
三銘電氣定制化解決方案
本方案采用標準化EtherNet/IP總線架構，通過模塊化IO系統（密封型IO模塊MP5R-I16C-O16N+總線閥島VT10-MP-7V1-08）與高精度傳感器（SPM-100NC漫反射光電傳感器+安全光柵STS2820NC03EW）深度集成，實現機械臂、注塑機和送料平臺之間的實時數據交互，為客戶提供"安全防護-信號感知-信號采集與傳輸-邏輯控制-執行"一體化的完整解決方案。各產品協作鏈路：
? 安全光柵（STS2820NC03EW）：作為流程啟動的“安全開關”，有序防護，全程保障人機安全；
? 光電傳感器（SPM-100NC）：精準檢測到位，為工序銜接提供可靠“感知信號”，確保動作協同精準；
? 總線閥島（VT10-MP-7V1-08）：執行原料抓取動作并輸出反饋信號，是“執行端核心”；
? 密封型IO 模塊（MP5R-I16C-O16N）：作為 “信號中樞”，承接所有關鍵信號并同步分發，驅動全鏈路動作有序銜接。
03
具體實施步驟與成效

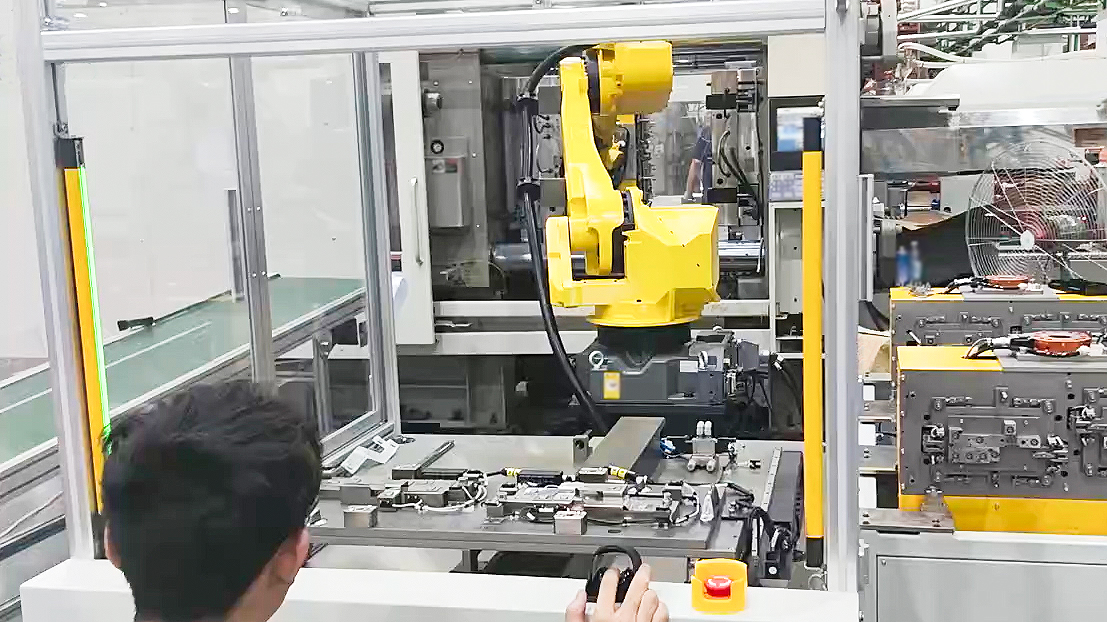

1、當送料平臺到達原材料取料位(定位精度±0.1mm)與機械臂處于注塑機等待位（設備靜止?fàn)顟B(tài)）同時滿足時，上位機將安全光柵STS2820NC03EW切換至監控模式（僅檢測，不觸發設備急停，允許人員進入作業區域），并解鎖人工操作權限；作業人員完成原料放置后，按下“確認”按鈕，上位機再將安全光柵切換為防護模式（檢測到遮擋立即觸發設備停機），伺服電機驅動送料平臺沿精密滑軌運行，SPM-100NC漫反射光電傳感器實時檢測到位信號并觸發后續工序。整個流程采用雙通道安全回路，確保人機協作安全，同時配備三級報警機制（預警/減速/急停）實現多重防護。

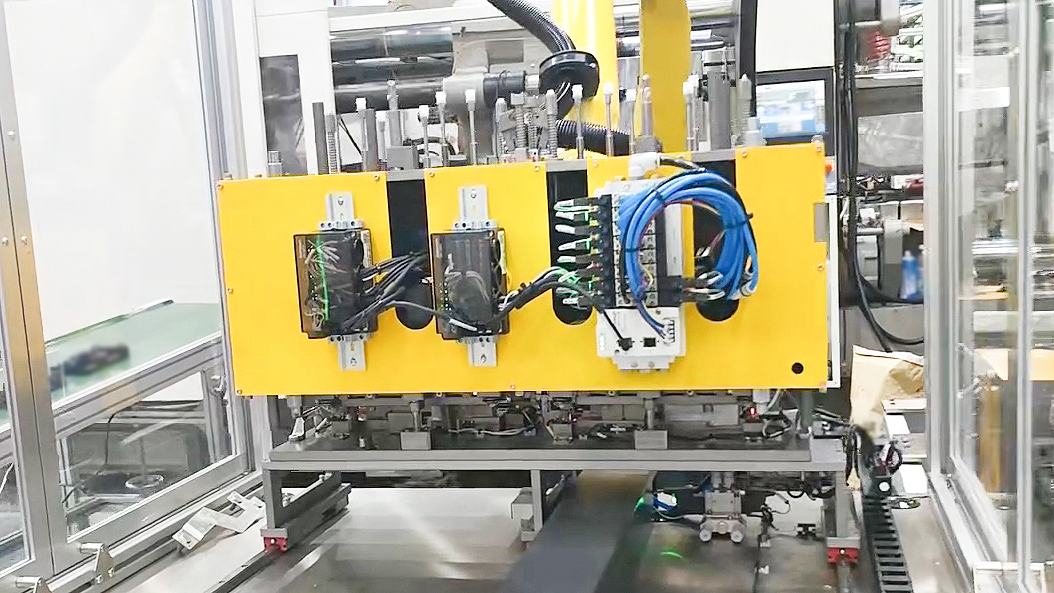

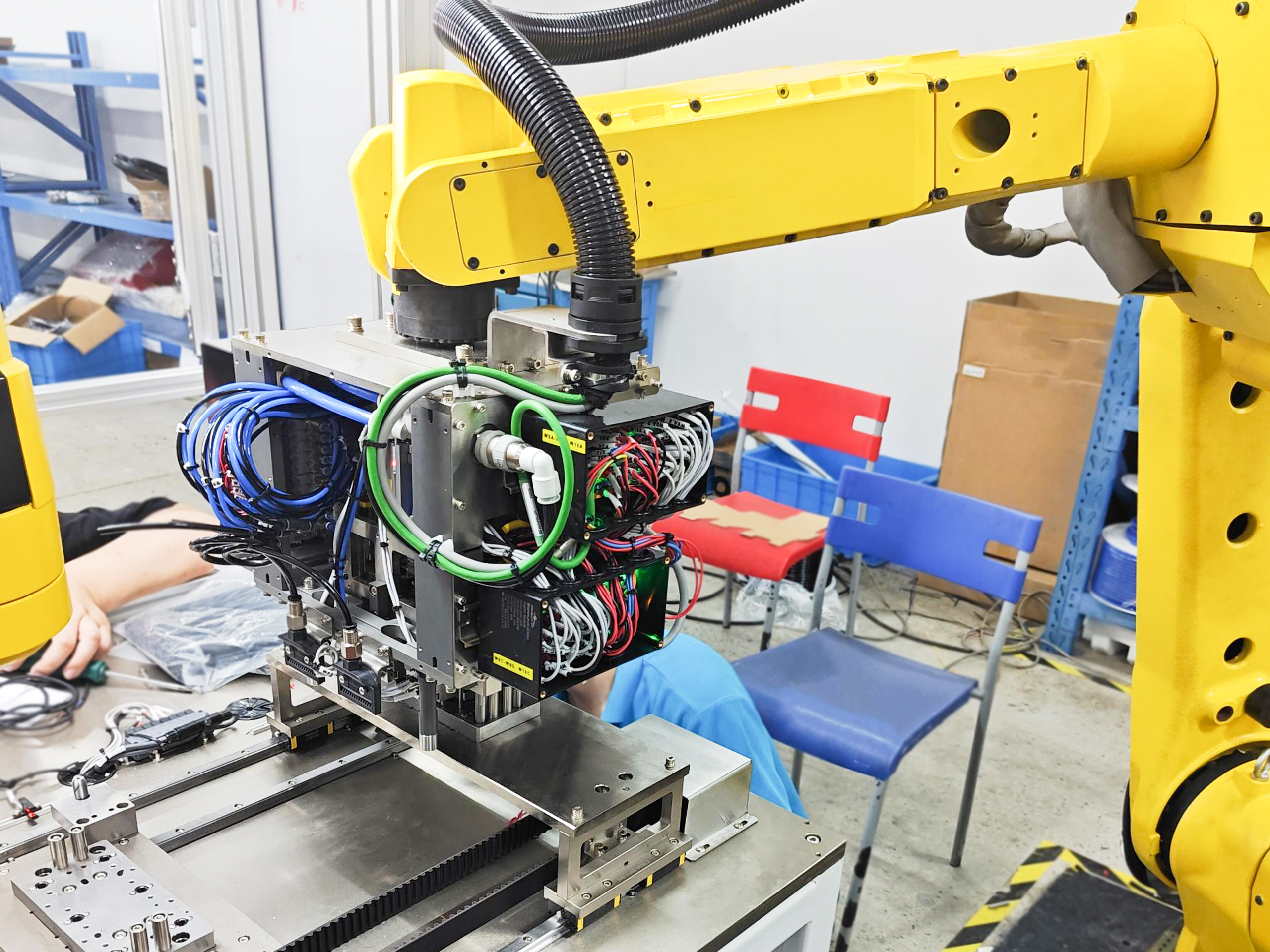

2、機械臂檢具搭載高性能總線閥島VT10-MP-7V1-08控制氣動吸盤系統，采用壓力閉環控制實現自適應柔性抓取，精密吸附不跑偏；當吸盤壓力達到設定閾值時，總線閥島通過EtherNet/IP實時輸出抓取成功信號至密封型IO模塊MP5R-I16C-O16N，密封型IO模塊同步將信號傳輸至機械臂控制器、上位機MES系統和PLC，觸發后續"翻轉-送料-退出"標準化動作鏈，全程節拍控制在28秒內，日產能大大提升。
04
方案核心價值總結
本案例中，通過密封型IO模塊、總線閥島、光電傳感器與安全光柵的系統集成，實現了多重核心價值突破：
1、攻克惡劣環境痛點：客戶不僅成功攻克了高粉塵環境下的信號傳輸難題，保障設備在惡劣工況下的持續運行；
2、總線方案降本提效：相比傳統非總線架構，大幅減少執行機構（如機械臂）與PLC間的連接線纜，既適配機械臂關節活動對線纜的高柔性要求，又降低線纜磨損風險，同時簡化故障排查流程（減少線纜故障點），顯著提升系統可靠性與運維效率；
3、構建智能產線系統：構建了"防護-感知-采集-控制-執行"五位一體的智能產線系統，同時配置三級報警機制（預警/減速/急停）實現多重防護；
4、實現量化收益：上述方案落地后，綜合運維成本降低40%，整體生產效率提升56%，為客戶帶來直觀且顯著的經濟價值。
這正是三銘電氣針對行業痛點定制解決方案，為客戶創造的核心價值——以技術集成打破生產瓶頸，助力企業實現自動化、智能化、安全化的生產升級。
